2K2M

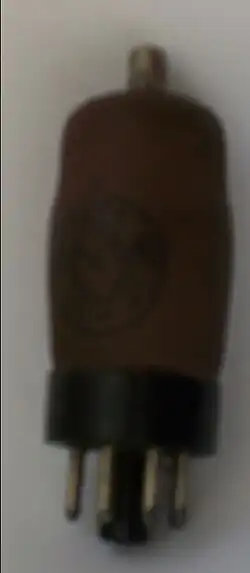

2K2M – lampa elektronowa, pentoda (selektoda) bezpośrednio żarzona produkcji ZSRR. Przeznaczona do zasilania bateryjnego, określana przez producenta jako „małogabarytowa”. Skonstruowana przed wybuchem II wojny światowej, stosowana powszechnie podczas tej wojny i bezpośrednio po niej w radzieckim wojskowym sprzęcie łącznościowym jako lampa uniwersalna, m.in. w radiostacji „Север”[1]. W okresie powojennym miała też zastosowanie w radiotechnice cywilnej np. w radioodbiorniku „Родина”[2]. Wersja konstrukcyjna tej lampy z tzw. krótką charakterystyką nosi oznaczenie 2Ж2М (2Ż2M).
Dane techniczne
Żarzenie:
- napięcie żarzenia 2 V,
- prąd żarzenia 0,06 A.
| Parametr | Wartość |
|---|---|
| napięcie anodowe | 120 V |
| prąd anodowy | 2 mA |
| nachylenie charakterystyki (Sa) | od 0,025 do 0,95 mA/V |
| napięcie siatki pierwszej | od −0,5 V do −10 V |
| Parametr | Wartość |
|---|---|
| napięcie anodowe | 160 V |
| moc tracona na anodzie | 0,5 W |
| prąd katodowy | 8 mA |
Przypisy
- ↑ Пюдхнярюмжхъ „Яебеп” [online], www.cqham.ru [dostęp 2017-11-16].
- ↑ Батарейные радиоприёмники ''Родина'' и ''Электросигнал'' [online], rw6ase.narod.ru:80 [dostęp 2017-11-16] [zarchiwizowane z adresu 2015-06-24].
Bibliografia
- А.Д. Азатьян, 2К2М и 2Ж2М, „Radio” (radzieckie) nr 4/1949, s. 45 (ros.)
- В.В. Антонов, Батарейные малгабы, „Radio” (radzieckie) nr 4/1947, s. 60 (ros.)
