7402
SN 7402 – jeden z pierwszych cyfrowych układów scalonych zawierający w swym wnętrzu cztery dwuwejściowe bramki NOR. Układ umieszczany jest w obudowie o 14 wyprowadzeniach, zazwyczaj DIP14 lub SMD. W czasach dominacji technologii TTL (a zatem na przełomie lat siedemdziesiątych i osiemdziesiątych) był to jeden z podstawowych elementów tworzących cyfrowe układy elektroniczne.
Układy o tej samej funkcji mogą różnić się technologią wykonania i przez to podstawowymi parametrami, jak np. 74LS02, 74HCT02, 74F02. W Polsce układ ten był produkowany przez firmę CEMI pod nazwą UCY 7402.

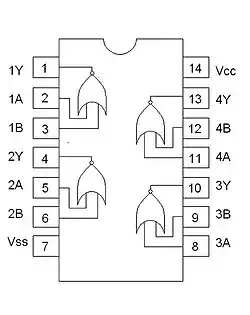

| Nr | Funkcja |
|---|---|
| 1. | Wyjście bramki A |
| 2. | Wejście bramki A |
| 3. | Wejście bramki A |
| 4. | Wyjście bramki B |
| 5. | Wejście bramki B |
| 6. | Wejście bramki B |
| 7. | Masa (minus) zasilania GND |
| 8. | Wejście bramki C |
| 9. | Wejście bramki C |
| 10. | Wyjście bramki C |
| 11. | Wejście bramki D |
| 12. | Wejście bramki D |
| 13. | Wyjście bramki D |
| 14. | Plus zasilania VCC (zazwyczaj 5 V DC) |
