3S4T

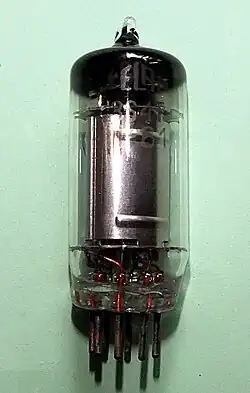

3S4T – miniaturowa lampa elektronowa (pentoda) o cokole heptalowym, bezpośredniego żarzenia stosowana w radioodbiornikach zasilanych z baterii jako wzmacniacz elektroakustyczny, np. w radioodbiornikach Szarotka, Juhas oraz Pionier (niektóre modele). Pentoda ta produkowana była od końca lat 40. XX w. przez węgierski Tungsram, a później także w Polsce przez ZWLE (Telam). Stanowiła oszczędnościową wersję amerykańskiej 3S4 (mniejszy prąd żarzenia). Odpowiednikiem tej lampy różniącym się tylko sposobem żarzenia (wyłącznie 1,4 V) jest 1L33 produkcji firmy Tesla.

Dane techniczne

**Wartości charakterystyczne**
Parametr	Wartość
napięcie anodowe	90 V
prąd anodowy	7,5 mA
nachylenie charakterystyki (S_a)	1,4 mA/V
rezystancja wewnętrzna ρ_a	100 kΩ
napięcie siatki pierwszej	-7 V
napięcie siatki drugiej	67,5 V

**Wartości graniczne**
Parametr	Wartość
napięcie anodowe	90 V
moc tracona na anodzie	0,85 W

**Żarzenie**
Napięcie	Natężenie
1,4 V (równolegle)	50 mA
2,8 V (szeregowo)	25 mA
