EL34
EL34 – lampa elektronowa (pentoda) o cokole oktalowym, stosowana we wzmacniaczach audio (w stopniach mocy). Została wprowadzona na rynek przez firmę Philips w 1949 r. jako różniąca się tylko cokołem wersja lampy EL60[a]. Lampa ta była i jest wykorzystywana we wzmacniaczach zarówno akustycznych klasy hi-fi, jak i gitarowych. W Polsce stosowana była m.in. w sprzęcie firmy Fonica np. w radioli ZDZ 100/5 oraz w szafach grających (gramofonowych) M-122, M-123, M-110 Meloman[1].

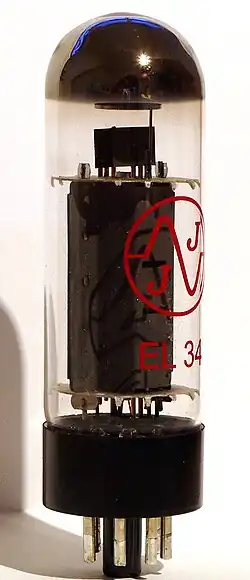

Lampa elektronowa EL34 jest produkowana przez takie firmy jak JJ Electronic (Słowacja) czy Svetlana i Sovtek (Rosja).
Odpowiednikiem EL34 z USA jest 6CA7, a z ZSRR – 6П27С.
Dane techniczne
Żarzenie:
- napięcie żarzenia 6,3 V
- prąd żarzenia 1,5 A
| Parametr | Wartość |
|---|---|
| napięcie anodowe | 265 V |
| prąd anodowy | 100 mA |
| nachylenie charakterystyki (Sa) | 11 mA/V |
| napięcie siatki pierwszej | -13,5 V |
| napięcie siatki drugiej | 250 V |
| Parametr | Wartość |
|---|---|
| napięcie anodowe | 800 V |
| moc tracona na anodzie | 25 W |
| prąd katodowy | 150 mA |
| napięcie siatki drugiej | 425 V |
| napięcie włókno żarzenia/katoda | 100 V |
Uwagi
- ↑ Lampa EL60 posiadała nietypowy cokół loktalowy, który nie zdobył uznania konstruktorów sprzętu elektronicznego.
