Jaz Różanka – jaz z zamknięciem sektorowym, położony we Wrocławiu, wybudowany w ramach Stopnia Wodnego Różanka. Jaz piętrzy wody rzeki Odry na jej odnodze, tzw. Starej Odrze, przy czym położony jest w 5,15 km jej biegu[1][2]. Jaz wybudowany został w latach 1913–1914, w ramach inwestycji z zakresu hydrotechniki, polegającej na budowie nowej drogi wodnej przeprowadzonej przez miasto w ramach Wrocławskiego Węzła Wodnego, tzw. Wrocławskiego Szlaku Głównego oraz nowego systemu przeciwpowodziowego dla miasta. Pierwotnie był to jaz kozłowo-iglicowy. Obecny jaz wybudowany w miejscu poprzedniego, to jaz z zamknięciami sektorowymi. Budowa nowego jazu została przeprowadzona w latach 1976–1981[2].

Funkcje

Jaz reguluje stany wody:

Na rzece[1]:

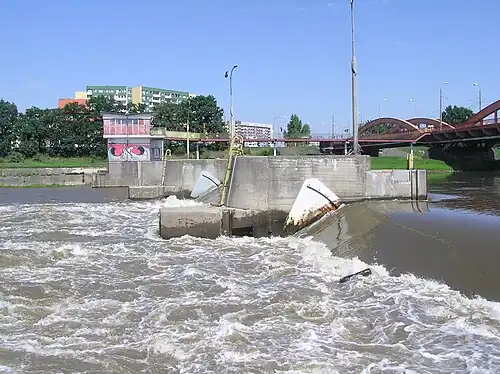

Jaz Różanka podczas wezbrania, budynek sterowni i kładka

Jaz przegradza koryto Starej Odry:

Charakterystyka

Jest to jaz trójprzęsłowy, wykonany w technologii żelbetowej. Przęsła mają po 25 m, co daje 75 m całkowitego światła jazu dla przeprowadzania wód. Wszystkie przęsła wyposażone są w zamknięcia sektorowe. Spad przy normalnym piętrzeniu wynosi 2,3 m[1][2]. Ponadto jaz wyposażony jest w sterownię, w przyczółku prawym, oraz przepławkę dla ryb, w przyczółku lewym[2]. Jaz położony jest poniżej Mostów Trzebnickich. Budynek sterowni połączony jest z mostem za pomocą kładki udostępnionej wyłącznie obsłudze jazu.

Jaz Różanka

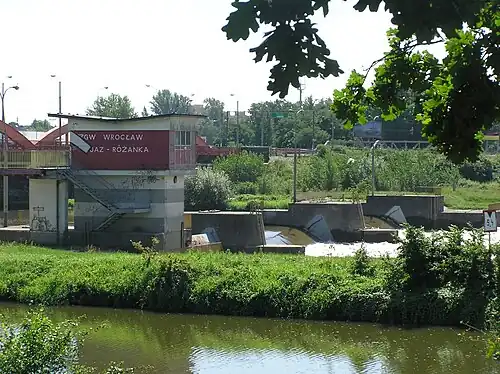

budynek sterowni z kładką

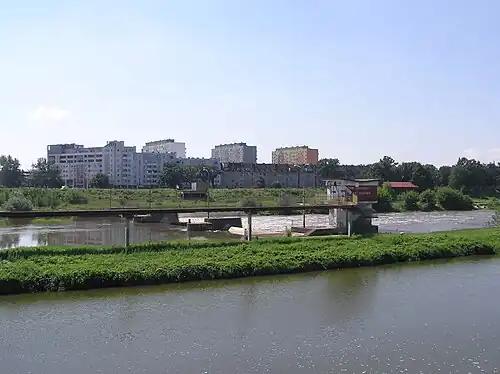

widok od strony Kanału Różanka

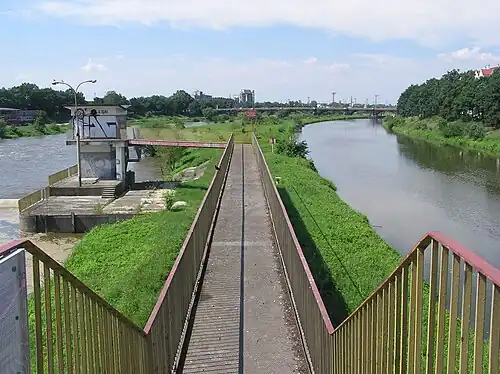

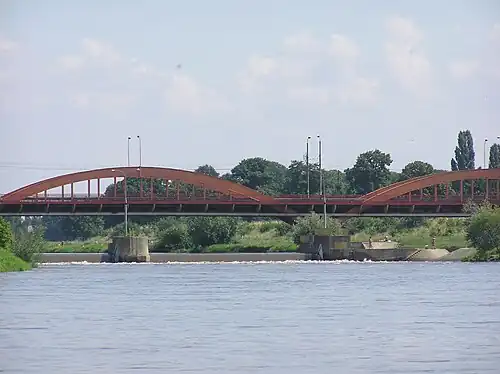

kładka z Mostu Trzebnickiego do sterowni jazu

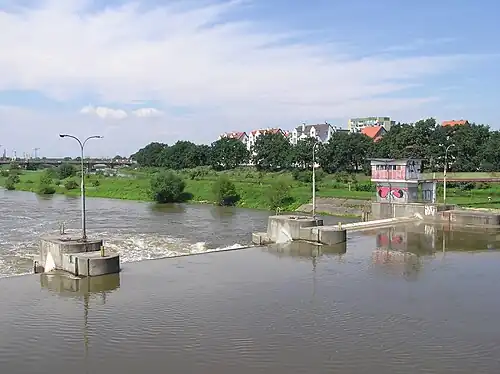

skrajne przęsło zamknięte, środkowe otwarte
przepuszczanie wody przez jaz

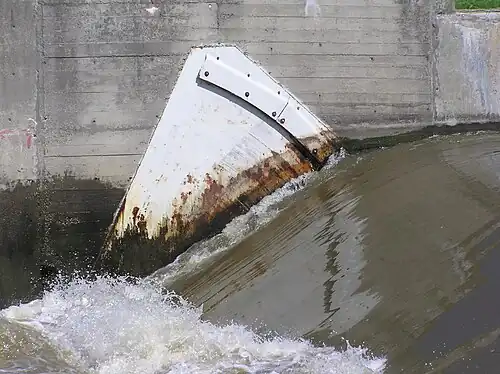

pobocznica otwartego („schowanego”) sektora

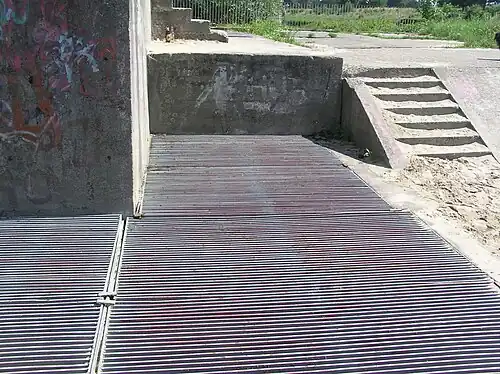

pomosty nad przepławką dla ryb

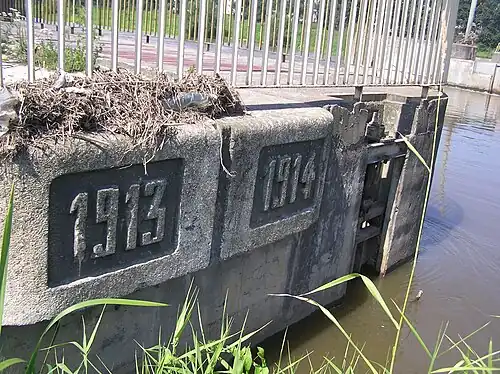

ślady historii

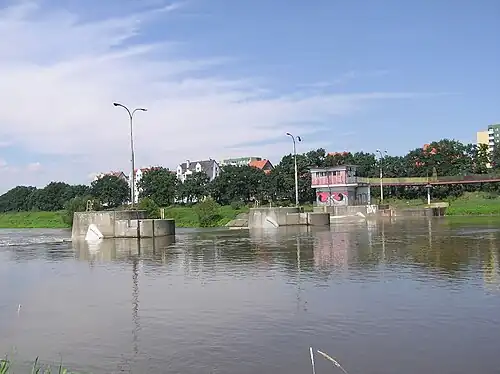

stanowisko górne jazu

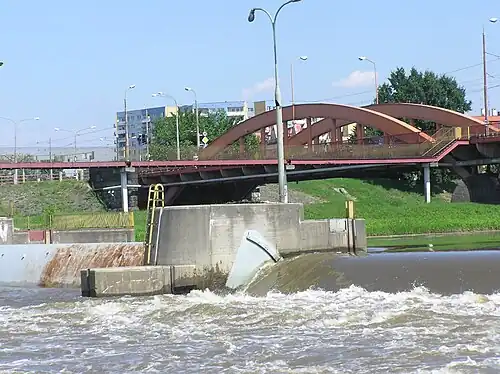

stanowisko dolne jazu (wypad)
filar (skrajny sektor zamknięty – „podniesiony”; środkowy otwarty – „opuszczony”)
stanowisko dolne jazu
