RV12P4000

RV12P4000 – niemiecka lampa elektronowa (pentoda), stosowana podczas II wojny światowej przez Wehrmacht. Ze względu na charakterystyczne zewnętrzne metalowe ekranowanie (z otworami) nazywana była lokówką - (niem.) Lockenwickler. Ekran w pierwszych wersjach lampy był wykonany z blachy aluminiowej, później z powodu narastających braków materiałowych zastosowano blachę stalową. RV12P4000 była rozwinięciem pentody NF4, używano jej jako lampy detekcyjnej oraz do wzmacniania sygnału małych i wielkich częstotliwości - wyróżniała się spośród innych lamp wysokim współczynnikiem amplifikacji.

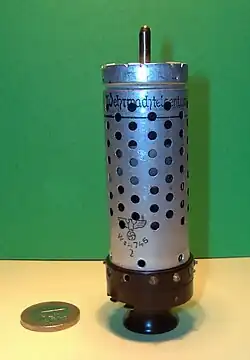

lampa RV12P4000 z oznaczeniami Wehrmachtu

Dane techniczne

Żarzenie:

  • napięcie żarzenia - 12,6 V
  • prąd żarzenia - 0,2 A
Wartości charakterystyczne
Parametr Wartość
napięcie anodowe 200 V
prąd anodowy 3 mA
nachylenie charakterystyki (Sa) 2,3 mA/V
napięcie siatki pierwszej -2,2 V
napięcie siatki drugiej 100 V
współczynnik amplifikacji (Ka) 4000 V/V
Wartości graniczne
Parametr Wartość
napięcie anodowe 200 V
moc tracona na anodzie 1,5 W
prąd katodowy 6 mA
napięcie siatki drugiej 125 V
częstotliwość 65 MHz
