RV12P2000

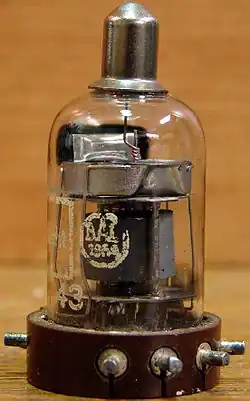

Lampa RV12P2000

RV12P2000 – niemiecka pentoda uniwersalna, wypuszczona na rynek w 1937 roku na potrzeby Wehrmachtu. Produkowana była i stosowana powszechnie podczas II wojny światowej, a także po jej zakończeniu (np. w VEB RWN Neuhaus /NRD/ aż do lat 60. XX w.). Po wojnie znalazła również zastosowanie cywilne, m.in. w radioodbiornikach niemieckiej firmy Grundig oraz w pierwszym polskim odbiorniku radiowym Srebrny Ton. Odmianą tej lampy o zmienionej konstrukcji siatki sterującej jest lampa oznaczona jako RV12P2001. Elektrycznym odpowiednikiem tej lampy jest posiadająca inny cokół lampa radziecka 12Ж1Л, produkowana również w Polsce przez Telam pod oznaczeniem 12Ż1Ł.

Dane techniczne

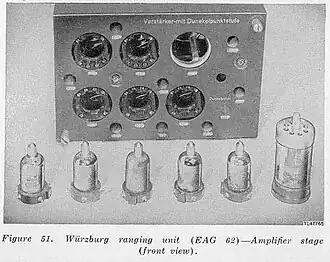

Lampy RV12P2000 (5 szt. z lewej), w głębi wzmacniacz radarowy Würzburg z widocznymi wolnymi podstawkami lampowymi

Żarzenie:

  • napięcie żarzenia – 12,6 V
  • prąd żarzenia – 0,075 A
Wartości charakterystyczne (dla układu wzmacniacza w.cz.)
Parametr Wartość
napięcie anodowe 210 V
prąd anodowy 2 mA
nachylenie charakterystyki (Sa) 1,5 mA/V
napięcie siatki pierwszej –2,3 V
napięcie siatki drugiej 75 V
współczynnik amplifikacji (Ka) 2000 V/V
Wartości graniczne
Parametr Wartość
napięcie anodowe 220 V
moc tracona na anodzie 1 W
prąd katodowy 4 mA
napięcie siatki drugiej 140 V
częstotliwość 300 MHz
