Radio-Stop

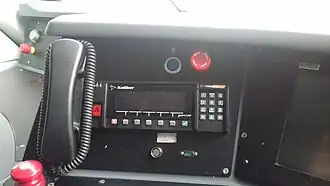

Radiotelefon Koliber w kabinie EZT Impuls 45WE. Po lewej stronie widoczny czerwony przycisk „Alarm”, uruchamiający sygnał Radio-Stop

Radio-Stop – system zabezpieczenia ruchu kolejowego stosowany na sieci PKP Polskich Linii Kolejowych.

Czerwony przycisk z plombą i napisem "Alarm"
Plombowany przycisk uruchamiający sygnał Radio-Stop radiotelefonu Radmor

Historia

Bezpośrednią przyczyną wprowadzenia Radio-Stopu były wypadki kolejowe, do których dochodziło na przełomie lat 70. i 80. XX w., którym mógłby zapobiec system radiołączności pociągowej – pod Wrocławiem w 1977 roku, pod Otłoczynem w 1980 roku oraz pod Osieckiem w 1981 roku[1][2]. System został wdrożony do eksploatacji na sieci PKP ok. 1987 roku[2].

Wprowadzenie Radio-Stopu zwiększyło poziom bezpieczeństwa na polskiej kolei[2], a jego użycie pozwoliło uniknąć wielu niebezpiecznych zdarzeń[3], m.in. w 2017 roku w Worowie[4], w 2018 w Muninie[5] i pod Wrocławiem[6], w 2019 roku pod Złocieńcem[7], w 2023 w Lesznie[8], w 2024 roku w Trzebini[9] i Krakowie[10].

Charakterystyka

System umożliwia zatrzymanie będących w ruchu pojazdów trakcyjnych w miejscu, gdzie zachodzi zagrożenie dla bezpieczeństwa ruchu kolejowego. Jego uruchomienie następuje poprzez wciśnięcie przycisku „Alarm” kolejowego urządzenia łączności (radiotelefonu), które rozpoczyna wysyłanie drogą radiową sygnału dźwiękowego A 1r „Alarm” – trzech następujących po sobie tonów o różnej częstotliwości powtarzanych cyklicznie[a]. W efekcie następuje zahamowanie wszystkich pojazdów trakcyjnych znajdujących się w zasięgu urządzenia nadającego sygnał A 1r. W przypadku gdy pojazd samoczynnie nie zahamował, maszynista słyszący sygnał A 1r jest zobowiązany do natychmiastowego zatrzymania pojazdu kolejowego[11].

Przykładowy schemat stanowiska dyżurnego ruchu w Lokalnym Centrum Sterowania. Monitor sterowania radiołącznością trzeci od lewej, w górnej części. Obsługiwany jedną z myszek.

Zasięg pojedynczego radiotelefonu z reguły nie obejmuje całego odcinka zdalnego prowadzenia ruchu (np. LCS). Z tego względu odcinki takie wyposaża się w systemy Zdalnego Sterowania Radiołącznością (SZS)[12][13]. Szczegółowe standardy rozwiązania systemu SZS pozostają regulacją wewnętrzną przedsiębiorstwa PKP Polskie Linie Kolejowe[14].

Wady systemu

Różne kanały radiołączności

Radio-Stop umożliwia nadanie sygnału A 1r „Alarm” wyłącznie na kanale, który jest ustawiony na urządzeniu łączności. Jeżeli będzie ono ustawione na inny kanał niż przypisany dla linii kolejowej, po której porusza się pojazd kolejowy wyposażony w urządzenie (jak w przypadku pociągu interRegio 13126 Matejko w katastrofie pod Szczekocinami), użycie Radio-Stopu będzie nieskuteczne[15].

Nieuprawnione użycie

Funkcjonowanie systemu Radio-Stop w ramach łączności analogowej[16] powoduje, że sygnał A 1r może nadać każda osoba wyposażona w radiotelefon. Problem ten znany był już w 1989 roku – zakładano wtedy, że forma sygnału będzie skłaniała maszynistów do aktywacji systemu dla żartów[2]. W latach 2012–2017 zanotowano 1873 przypadki nieuprawnionego użycia systemu Radio-Stop[17], zaś w latach 2015–2022 system był aktywowany przez osoby nieuprawnione średnio 567 razy w roku[18].

25 sierpnia 2023 roku w godzinach wieczornych nieznana osoba aktywowała system Radio-Stop w okolicach Szczecina. Nieuprawnionemu użyciu systemu towarzyszyło nadawanie na łączach kolejowych hymnu Federacji Rosyjskiej[19], co spowodowało dyskusję na temat zabezpieczenia polskiej sieci kolejowej przed sabotażem[20], jak i samego Radio-Stopu[18]. Sygnał był również nadawany między 26 a 29 sierpnia kilka razy dziennie w różnych częściach kraju[21]. 30 sierpnia 2023 roku prezes PKP PLK Ireneusz Merchel zapowiedział przyspieszenie wymiany systemu Radio-Stop na cyfrowy, co ma przynieść redukcję liczby przypadków nieuprawnionego użycia systemu[22].

Przycisk uruchamiający system alarmowy odpowiedni dla systemu radiołączności w którym radio aktualnie pracuje

Brak kompatybilności z nowymi systemami radiołączności

Radio-Stop jest niekompatybilny z cyfrowym systemem łączności GSM-R[16]. W przypadku łączności GSM-R wykorzystywana jest funkcja Enhanced Railway Emergency Call (REC). System umożliwia powiadomienie pracowników o niebezpieczeństwach związanych z koniecznością ewentualnego zatrzymania ruchu w danym miejscu[23]. Na czas wspólnej eksploatacji systemów radiołączności: analogowego VHF i cyfrowego GSM-R, przewiduje się urządzenia przytorowe automatycznie przekształcające sygnał Radio-Stop na REC i REC na Radio-Stop[24][25].

Użycie w sytuacji zagrożenia, ale w niewłaściwym momencie

Podczas incydentu na stacji Psary w dniu 19.04.2024 r., w którym maszynista pociągu EC Sobieski pominął semafor wjazdowy wskazujący sygnał S1 Stój z prędkością 160km/h, użycie sygnału Radio-Stop spowodowałoby spowolnienie prawidłowo jadącego Cegielskiego, i w konsekwencji katastrofę[26].

Wypadki związane z brakiem użycia sygnału Radio-Stop

Jednym z czynników, który mógł zapobiec katastrofie kolejowej pod Szczekocinami, było użycie Radio-Stopu. Nie skorzystali jednak z niego dyżurni ruchu, jak i maszyniści TLK Brzechwa[27]. Nie ustalono jednoznacznie, czy maszynista interRegio Matejko uruchomił sygnał[28].

W wypadku na stacji Gdynia Główna 5 października 2023 roku, wiele komputerów i nieintuicyjna obsługa systemu Zdalnego Sterowania Radiołącznością w LCS Gdynia Główna, uniemożliwiły natychmiastowe nadanie automatycznego sygnału Radio-Stop, co przyczyniło się do zwiększenia rozmiaru wypadku[29][30]. Zbyt duża ilość ekranów komputerowych obsługiwanych przez pojedynczego dyżurnego ruchu jest przedmiotem krytyki i dialogu prowadzonego przez Związek Zawodowy Dyżurnych Ruchu PKP[31][32].

Uwagi

  1. ↑ Sygnał A 1r może również zostać nadany poprzez pięciokrotne wypowiedzenie słowa „Alarm” – należy wtedy natychmiast zatrzymać pociąg.
