Lekkie Podwozie Gąsienicowe

Lekkie Podwozie Gąsienicowe

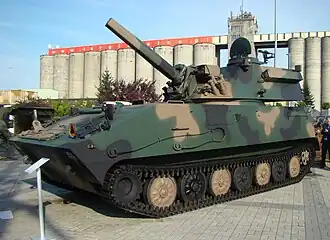

Ilustracja
Dane podstawowe
Państwo

 Polska

Producent

Huta Stalowa Wola

Typ pojazdu

transporter opancerzony

Trakcja

gąsienicowa

Załoga

2+

Historia
Prototypy

2009

Produkcja

od 2010

Dane techniczne
Silnik

6-cylindrowy silnik wysokoprężny MTU 6V199 TE20 o mocy 260 kW

Transmisja

automatyczna, ZF LSG-1000

Pancerz

poziom I STANAG 4569

Długość

7,37 m

Szerokość

2,87 m

Prześwit

0,4 m

Masa

16-18 ton

Osiągi
Prędkość

60 km/h

Zasięg pojazdu

500 km

Pokonywanie przeszkód
Brody (głęb.)

1,2 m

Rowy (szer.)

2,0 m

Kąt podjazdu

60%

Przechył boczny

30%

Dane operacyjne
Wyposażenie
pokładowy zestaw urządzeń łączności wewnętrznej FONET, system samoobrony Obra-3C, SSP-1C z 12 wyrzutniami granatów kalibru 81 mm
Użytkownicy
Polska, Ukraina

Lekkie Podwozie Gąsienicowe (LPG), również: Uniwersalny Nośnik Gąsienicowy – polski lekki transporter opancerzony i podwozie systemów uzbrojenia opracowane przez Hutę Stalowa Wola S.A.

Historia

Pojazd został skonstruowany w odpowiedzi na potrzebę wozu dowodzenia dla Dywizjonowego Modułu Ogniowego Regina samobieżnych armatohaubic Krab. Początkowo w 2004 roku wóz dowodzenia systemu kierowania ogniem Azalia zabudowano na kołowym transporterze Ryś, który jednak nie został przyjęty w szerszym zakresie na uzbrojenie Wojska Polskiego[1]. W 2008 roku Wojska Lądowe zdecydowały wykorzystać na potrzeby wozów dowodzenia przebudowane podwozia wycofywanych haubic samobieżnych 2S1 Goździk, produkowanych wcześniej przez Hutę Stalowa Wola (HSW) na licencji radzieckiej[1]. Głęboka przebudowa pojazdów została opracowana przez Centrum Produkcji Wojskowej HSW we współpracy z niemiecką firmą FFG (Flensburger Fahrzugbau GmbH), która opracowała nowoczesny zespół napędowy G4 typu powerpack (silnik ze skrzynią biegów i osprzętem), hydrostatyczny układ przeniesienia napędu i stanowisko kierowcy[1]. W ten sposób powstał pojazd nazwany przez producenta Lekkie Podwozie Gąsienicowe (LPG), określany też od pierwszego zastosowania jako WD/WDSz[1].

Pierwszy prototyp LPG został ukończony w 2009 roku i zaprezentowany na salonie MSPO we wrześniu tego roku[1]. W kolejnym roku zamontowano na nim wyposażenie wersji dowódczo-sztabowej, z którym pomyślnie ukończył badania typu w 2011 roku[1]. Pierwsze trzy wozy dowodzenia (prototyp WDSz i dwa WD) zostały przekazane armii 30 listopada 2012 roku, w składzie pierwszego modułu dywizjonowego haubic Krab[1]. Do 2017 roku 11 Mazurski Pułk Artylerii otrzymał etatowe 11 pojazdów (2 WDSz dowódcy i szefa sztabu dywizjonu i 9 WD dowódców baterii i plutonów ogniowych)[1]. Do 2024 roku mają być dostarczone dalsze 44 pojazdy, w tym 4 WDSz[1]. Do końca 2021 roku dostarczono ogółem 37 pojazdów[2].

Kilka pojazdów przekazano Siłom Zbrojnym Ukrainy wraz z haubicami Krab podczas inwazji Rosji wiosną 2022 roku[3].

Opis

Konstrukcja pojazdu opiera się na podwoziu produkowanych w HSW licencyjnych haubic samobieżnych 2S1 Goździk[1]. W jego konstrukcji wykorzystano dolną część tzw. „wannę”, z odkupowanych od wojska podwozi wycofywanej haubicy Goździk razem z kołami jezdnymi, napędowymi i napinającymi, a wyższa przednia płyta i nadbudówka zostały wykonane na nowo w HSW z blach pancernych grubości 10 mm[1]. Podwozie posiada 7 par kół jezdnych. Zawieszenie kół jezdnych, niezależne, oparte na wahaczach i wałkach skrętnych. Tzw. „wanna” była dodatkowo od wewnątrz wzmacniana opancerzeniem ze stali ARMOX i podwyższana pod zabudowę wozów dowodzenia lub przystosowana do instalacji systemu wieżowego moździerza Rak[4] [a].

Wprowadzone w latach 80. XX wieku, rosyjskie wozy automatycznego dowodzenia artylerią 1 W12 Maszyna, używane w wojsku polskim, zbudowane na siedmiokołowym podwoziu MT-LBu, identycznym z Goździkiem, były „dawcą organów” – elementów układów jezdnych i zawieszenia – dla nowych Lekkich Podwozi Gąsienicowych, budowanych też na kupowanych podwoziach 2S1 z uszkodzonym układem jezdnym i zwieszeniem[5]

Największą różnicą, w stosunku do protoplasty 2S1, poza wyglądem kadłuba, jest zastosowany system napędowy. Napęd stanowi chłodzony cieczą, 6-cylindrowy silnik wysokoprężny MTU 6V199 TE20 o mocy 260 kW[6] i maksymalnym momencie obrotowym 1730 Nm[7]. Jednostka napędowa sprzężona jest z automatyczną przekładnią LSG-1000[7] marki ZF Friedrichshafen AG. Zespół napędowy w postaci power-packa[8] umieszczony jest z przodu pojazdu, co poprawia bezpieczeństwo załogi oraz usprawnia serwisowanie. Pomimo stosunkowo niewielkiej masy (16-17 t.)[7] pojazd nie posiada zdolności pływania[8]. Podwozie posiada możliwość zainstalowania systemu wieżowego, osadzonego w tylnej części kadłuba.

W 2019 roku zaprezentowano dla moździerza samobieżnego M120G demonstrator pojazdu z zawieszeniem hydropneumatycznym firmy Horstman[9]. Dalszy rozwój LPG zakłada zastosowanie ulepszonego układu jezdnego z sześcioma kołami nośnymi w miejsce siedmiu, z trzema kołami podtrzymującymi na każdej z burt, i tym samym rezygnację z elementów podwozia 2S1 na rzecz nowo wykonanych[9]. Zwiększy to masę pojazdu z 18 do 21 ton, ale przy tym zostanie zmniejszona pracochłonności i koszty wykonania pojazdu[9].

Tak zmodernizowane i przeprojektowane podwozie zostało zaprezentowane na Międzynarodowym Salonie Przemysłu Obronnego MSPO 2024 w Kielcach, jako zmodernizowany 120 mm moździerz M120G Rak[10], oraz prototyp wozu ewakuacji medycznej[11].

Wersje

M120G – nośnik I prototypu gąsienicowego moździerza kalibru 120 mm.

Artyleryjski Wóz Dowodzenia WD – pojazd wchodzi w skład Dywizjonowego Modułu Ogniowego (DMO) Regina dla armatohaubic AHS Krab[12].

Wóz Dowódczo-sztabowy WDSz – pojazd wchodzi w skład Dywizjonowego Modułu Ogniowego (DMO) Regina dla armatohaubic AHS Krab[12].

M120G – zmodernizowany nośnik gąsienicowy nowego prototypu moździerza kalibru 120 mm[13][10].

Wóz ewakuacji medycznej, prototypowy gąsienicowy transporter sanitarny[11].

Uwagi

  1. ↑ Andrzej Kiński w opracowaniu Zmodyfikowane podwozie gąsienicowe do moździerza Rak i wozów dowodzenia – nowa propozycja Huty Stalowa Wola twierdzi, że do budowy jednego LPG wykorzystywano 2 podwozia 2S1.

Przypisy

  1. 1 2 3 4 5 6 7 8 9 10 11 Kiński 2021 ↓, s. 13-14.
  2. ↑ Tomasz Dmitruk. Modernizacja Wojsk Lądowych 2021-2035. „Nowa Technika Wojskowa”. 9/2022, s. 17, wrzesień 2022. Magnum-X. ISSN 1230-1655.
  3. ↑ Maksim Panasovskyi: Ukrainian Armed Forces for the first time showed how command and staff vehicles for AHS KRAB artillery systems work. gagadget.com, 28 lipca 2022. [dostęp 2022-09-17]. (ang.).
  4. ↑ Kolejna odmiana Raka? Nie tylko [online], defence24.pl, 9 listopada 2021 [dostęp 2024-06-23] (pol.).
  5. ↑ Zanim powstał Krab: Jak polska zbrojeniówka zdobyła Goździka [online], defence24.pl, 26 grudnia 2022 [dostęp 2024-06-25] (pol.).
  6. ↑ KT, Armatohaubica kalibru 155 mm Krab [online], defence24.pl, 9 grudnia 2012 [dostęp 2014-04-24] [zarchiwizowane z adresu 2014-04-24] (pol.).
  7. 1 2 3 HSW, Wozy dowódczo-sztabowe (WDSz) i dowódcze (WD) [online], Huta Stalowa Wola S.A. [dostęp 2014-04-24] [zarchiwizowane z adresu 2014-04-24] (pol.).
  8. 1 2 e-RAPORT MSPO 1/2009 – Stalowowolskie nowości MSPO [online], Altair, 31 sierpnia 2009 [dostęp 2014-04-24] [zarchiwizowane z adresu 2014-04-24] (pol.).
  9. 1 2 3 Kiński 2021 ↓, s. 17-18.
  10. 1 2 M120G – moździerz 120 mm na zmodyfikowanym lekkim podwoziu gąsienicowym z zawieszeniem hydropneumatycznym [online], Huta Stalowa Wola S.A. [dostęp 2025-03-14].
  11. 1 2 Bartłomiej Kucharski, MSPO 2024: HSW S.A. prezentuje wóz ewakuacji medycznej na podwoziu LPG [online], Wydawnictwo militarne ZBIAM, 4 września 2024 [dostęp 2024-10-15] (pol.).
  12. 1 2 Pierwszy moduł Regina [online], www.milmag.pl [dostęp 2021-01-21] (pol.).
  13. ↑ Moździerze samobieżne M120G/M120K [online], Huta Stalowa Wola S.A. [dostęp 2024-07-31] (pol.).

Bibliografia

  • Andrzej Kiński. Zmodyfikowane podwozie gąsienicowe do moździerza Rak i wozów dowodzenia - nowa propozycja Huty Stalowa Wola. „Wojsko i Technika”. Nr 5/2021, maj 2021. Warszawa. ISSN 2450-1301.
